交通枢纽噪音治理

一、交通枢纽噪音治理简介

隔音屏障是位于声源与接受者之间的遮挡结构，主要用于阻挡直达声的传播，它是一个隔声设施。隔声屏障主要

用于室外。随着公路交通噪声污染日益严重，有些国家大量采用各种形式的屏障来降低交通噪声。在建筑物内，

乐盈VI如果对隔声的要求不高，也可采用屏障来分隔车间与办公室。屏障的拆装和移动都比较方便，又有一定的隔声效

果，因而应用较广。

二、隔音屏障的分类

隔音屏障根据材质分，主要有：全金属隔音屏障、全玻璃钢隔音屏障、耐力板（PC）全透明隔音屏障、高强水泥

隔音屏障、水泥木屑隔音屏障等；根据隔音屏障应用环境，隔音屏障分为交通隔音屏障、设备噪音衰减隔音屏障、

乐盈VI工业厂界隔音屏障。按不同的用途又可以分为这样几类：铁路隔音屏障、公路隔音屏障、城市景观隔音屏障、居

民区降噪隔音屏障等。

1、隔音屏障的类型

（1）阻性隔音屏障

阻性隔音屏障由前板，后板，侧板构成一个封闭的箱式结构，形成一个模块化单元。前板为穿孔率为穿孔率25%

乐盈VI的镀锌钢板，后板和侧板为不穿孔的镀锌钢板，（从美观角度考虑，也可用彩色钢板）。两层板之间内填防潮离

心玻璃棉板，吸声材料用聚氟乙烯薄膜覆盖。立柱为12#工字钢，柱间距2m。立柱插于钢筋混凝土的基础内。将

乐盈VI标准板插入工字钢之间，用紧固件加以固定，安装，维修，更换极为简便。

（2）普通透明隔音屏障

  普通透明隔音屏障采用透明的聚碳酸酯板（又称PC板），因为是透明，隔声屏障的景观感较好，比较容易溶

乐盈VI入周围的环境。颜色可选。

（3）微孔板透明隔音屏障

乐盈VI  微孔板透明隔音屏障有2层，它应用了微孔吸声原理，在1层聚碳酸酯板上穿许多直径为0.8mm的小孔，穿孔

乐盈VI率1%。另一层聚碳酸酯板不穿孔，两层板之间的间距为100mm。它相当于一个单层微孔吸声结构，解决了吸声和

透明之间的矛盾。由于声波的作用，微孔并不会被灰尘堵塞。

（4）复合式隔音屏障

乐盈VI  复合式隔音屏障兼有透明和不透明隔声屏障的优点。它的一半是阻性隔音屏障，另一半是透明隔音屏障，由一

乐盈VI与二复合而成以上4种隔音屏障的高度可根据设计要求自由组合，亦可根据客户的要求定制路屏。

（5）、隔音屏障的构造

隔音屏障主要由钢结构立柱和吸隔声屏板两部分组成，立柱是隔音屏障的主要受力构件，它通过螺栓或焊接固定在

道路防撞墙或轨道边的预埋钢板上；吸隔声板是主要的隔声吸声构件，它通过高强弹簧卡子将其固定在H型立柱槽

内，形成隔音屏障。在户外，隔音屏障通常是用砖、土、混凝土、钢板或塑料板等建造的墙体。一些临街的建筑物

或围墙，对于它后面的房屋来说，也起着屏障的作用。在室内，隔音屏障可用钢板、木板、玻璃或塑料板等建造，

乐盈VI它的表面也可以再覆盖吸声层。如果经济条件允许，采用吸声表面，可收到吸声和隔声双重效果。户外隔音屏障向

乐盈VI声源的一面，有时也加吸声材料。

2、隔音屏障选购技巧

隔音障材料选用总的原则是降噪效果性能良好、结构安全可靠、材料价格经济、安装成本低、经久耐用、使用寿命

长、景观协调、美观大方等方面。具体说明如下：

乐盈VI1）隔声量大：平均隔声量应不小于35dB；

乐盈VI2）吸声系数高：平均吸声系数应不小于0.84；

乐盈VI3）耐侯耐久性：产品应具有耐水性、耐热性、抗紫外线、不会因雨水温度变化引起降低性能或品质异常。产品

采用铝合金卷板、镀锌卷板、玻璃棉、H钢立柱表面镀锌外理防腐年限在15年以上。

4）美观：可选择多种色彩和造型进行组合，与周围环境协调，形成亮丽风景线。

乐盈VI5）经济：装配式施工，提高工作效率，缩短施工时间，可节省施工费及人工费。

6）方便：与其它制品并行安装，易维修，更新方便。

乐盈VI7）轻便：吸音板系列产品具有自重轻特点，可减轻高架轻轨、高架路的承重负荷，可降低结构造价。

8）防火：采用超细玻璃棉，由于其熔点高，不可燃，满足环保和防火规范的要求。

乐盈VI9）高强度：结合我国各地区不同的气候条件，在结构设计时充分考虚风荷载。通过生产线压制凹槽增加强度。

乐盈VI10）防水、防尘：材料设计时充分考虑防水、防尘，在扬尘或淋雨环境中其吸声性能不受影响，构造中已设置排

尘排水措施，避免构件内部积水。微穿孔共振空腔吸声在淋雨环境中吸声性能不受影响，针对中低频降噪特别明显。

乐盈VI11）耐用：产品设计已充分地考虑了道路的风载、交通车辆的撞击安全和全气假的露天防腐。产品采用铝合金卷板、

乐盈VI镀锌卷板、玻璃棉、H钢立柱表面镀锌处理。在质保期内不腐蚀、不变型、吸声、隔声效果不降低。

乐盈VI

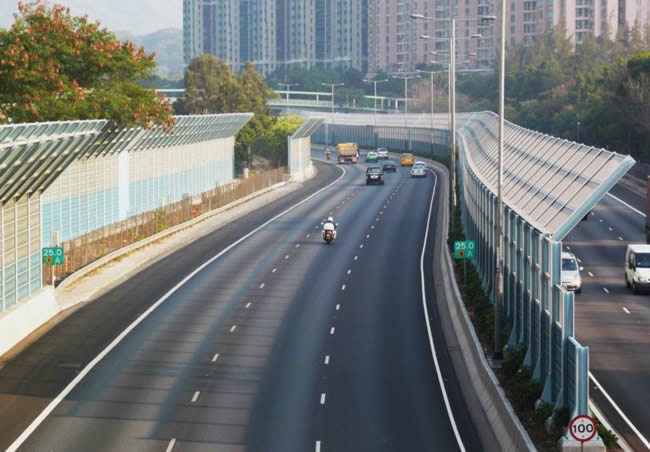

3、隔音屏障的应用

乐盈VI目前，隔音屏障主要用于高速公路、高架复合道路、城市轻轨地铁等交通市政设施中的隔声降噪、控制交通噪声对附近

乐盈VI城市区域的影响，也可用于工厂和其它噪声源的隔声降噪。
